Опис

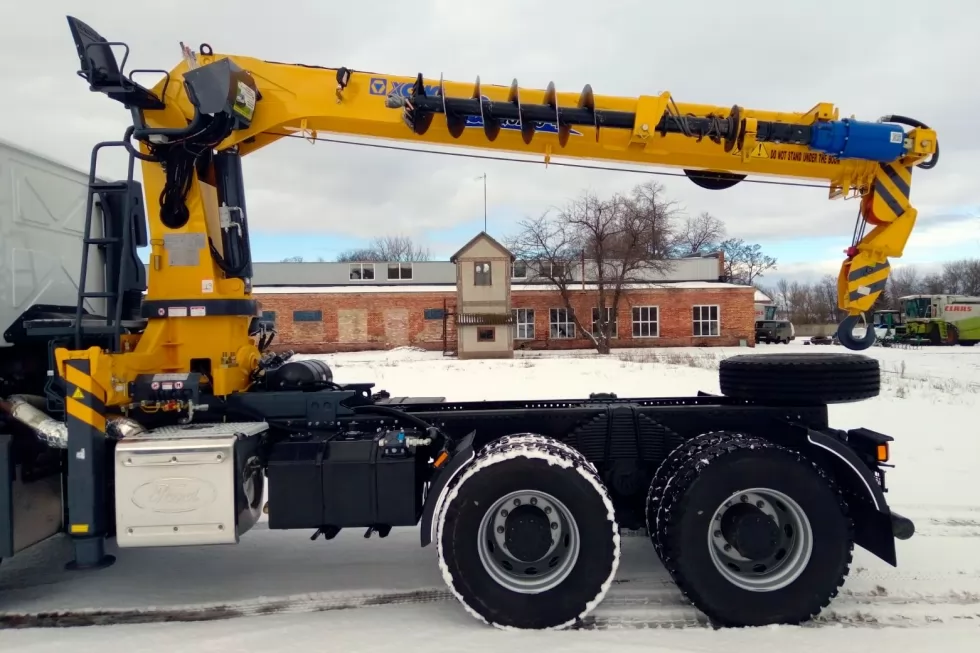

Бурильно-кранова машина (бурокранова установка, ямобур, бурокран, свайбур, кронобур, стовбостав) TK-FDT-БКМ застосовується для буріння та встановлення ліній електропередач, а також у будівництві – для буріння набивних паль.
Бурокран TK-FDT-БКМ з буровим обладнанням та крано-маніпуляторною установкою XCMG (модель XCMG GSQS200-4) виготовлено в Україні, а саме:
- крупновузлове складання крано-маніпуляторної установки (Китай)
- встановлення бурокранового шнеку (Китай)
- монтаж на сумісне вантажне шасі.
Характеристики
|
Параметри |
Специфікація |
|
Виліт максимальний, м |
13,2 |
|
Робоча висота підйому, максимальна, м |
14,9 |
|
Тип стріли/секції |
телескопічна, 4-секційна |
|
Кут повороту, градуси |
360˚ |
|
Вага крана, кг |
3700 |
|
Настановна відстань, мм |
1200 |
|
Кут амплітуди зміни, градуси |
0-75˚ |
|
Розширений проліт аутрігера, м |
2,31-5,7 |
|
Буровий механізм модель |
гідравлічний |
|
Діаметр шнека, мм |
450 |
|
Глибина буріння шнека, м |
4,5 |
Комплектація
- Кран-маніпулятор XCMG GSQS200-4
- Буровий шнек.
Додаткове обладнання
Кран-маніпулятор XCMG GSQS200-4: максимальний вантажний момент 20 тм, вантажопідйомність на мін/макс вильоті 0,9/8 тонн відповідно, а виліт 4-секційної стріли має діапазон від 2,5 до 15 м (з буровим шнеком – до 13,2 м). Автоматичний телескопічний гак.
Буровий шнек з глибиною 4,5 м, диаметр 450 мм.
Базове шасі
FORD TRUCKS 3542D DC
- Колісна формула 6х4
- Технічно допустима вантажопідйомність, кг 23.6
- Колісна база, мм 3800
- Габарити, мм (довжина/ширина/висота) 7530х2540х3224
- Повна маса, кг 9914
- Зовнішній габаритний радіус повороту, м 8,79
- КПП ZF 16S 2230
- Кількість передач вперед/назад 16
- Размір шин 315/80 R 22,5
- Максимальна швидкість, км/год 89
- Двигун Ford Ecotorq Євро-5 дизельний, 12740 см3, 306/420 кВт/к.с.
- Паливний бак, л 315
- Тип кабіни денна.
