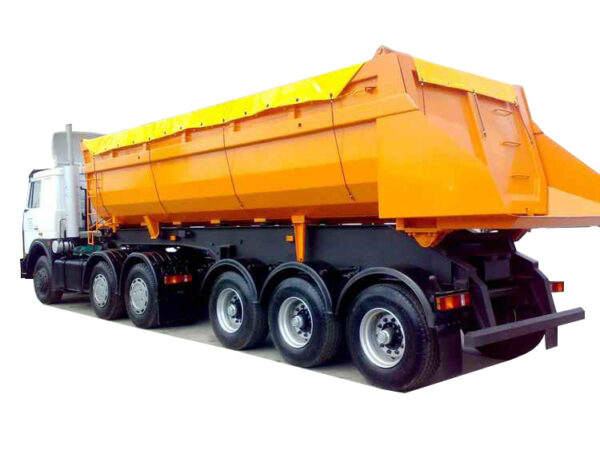

Напівпричіп автомобільний трьохосьовий самоскидний САТ-118А (заднє розвантаження) призначений для перевезення різних будівельних сипучих інертних матеріалів (пісок, гравій), зерна, вугілля, коренеплодів, металобрухту, руди, а також легковажних вантажів (для максимального об’єму кузова 33 м3). Напівпричіп пристосований для роботи з асфальтукладником.
Рама зварена з лонжеронів двотаврового перерізу, що несуть поперечок та балок. До рами кріпиться знімний протипідкатний бампер безпеки, шворень, кузов, гідроциліндр та ін.
Кузов напівкруглого перерізу, суцільнометалевий, оснащений заднім бортом з верхньою точкою обертання або задні ворота (для металобрухту, легких вантажів і т.д.). Запор заднього борту механічного типу (під замовлення задній борт з герметичним ущільненням та гідровідкриттям для перевезення вантажів, що підтікають). Кузов може бути виконаний зі сталі з різною товщиною залежно від вантажів, що перевозяться.
Переваги заокруглених нижніх бічних кутів кузова:
-найкраща збіжність вантажу;
-підвищення зносостійкості днища кузова під час роботи з вантажем типу гравію, шматків породи;
-верхні поздовжні силові балки та задній склиз кузова створюють ефект роботи жорсткого кільця в мішку пилососа, де верхній обід несе основну частину навантаження кузова під час його підняття.
Підвіска пневматичного типу, осі односхилі BPW (9 т). Можливе встановлення ресорно-балансирної підвіски. Вантажопідйомність трохи більше 34000 кг (допускається конструкцією). Загальна довжина напівпричепа 8700 мм.
Електроустаткування виконане за однопровідною схемою, номінальна напруга 24В.
Робоча гальмівна система – пневматичний двопровідний привід з АБС (Wabco), гальмівні механізми коліс барабанного типу.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Максимальна маса вантажу, що перевозиться (допускається конструкциєю), не більше, кг |
34000 |
| (дозволена), не більше, кг |
29200 |
| Споряджена маса напівпричепа, кг |
9400 |
| Повна маса, кг |
43400 |
| Об’єм кузова, м3 |
19,5; 26; 33 |
| Габаритні розміри напівпричепа
(при об’ємі кузова 26 м3), мм |
8700х2500х3400 |
| Внутрішні розміри кузова, мм |
7290х2345х1600 |
| Під висоту СЗП тягача, мм |
1250 або на замовлення |
| Шини коліс напівпричепа |
Безкамерні 385/65 R22,5 |
| Кількість коліс напівпричепа, шт |
6+1 |
| Тент, шт |
1 |
| Кількість осей, шт |
3 |
| Гідрообладнання |
Гідроциліндр Penta (Італія) 1 шт |
| Тиск в гідросистемі, кг/см2 |
150 |
Додаткова інформація
| Тип напівпричепа |
Самоскидний |
|---|
