Як підібрати шасі для каналопромивної установки: експертний підхід
Для ефективного очищення міських комунікацій недостатньо просто обрати потужну установку — критично важливо забезпечити її повну технічну сумісність із колісною базою вантажівки. У цій статті ми розберемо алгоритм підбору шасі, враховуючи вантажопідйомність, потужність та сервісну підтримку для безперебійної роботи вашої техніки.
Технічні параметри шасі для монтажу установки
Вибір платформи визначає не лише мобільність, а й стабільність роботи гідравлічних систем під навантаженням. Далі ми проаналізуємо, як колісна формула впливає на маневреність та як правильно розрахувати розподіл ваги надбудови.
Вплив колісної формули на прохідність
Маневреність у щільній міській забудові та можливість під’їхати до важкодоступних ревізійних колодязів безпосередньо залежать від обраної колісної формули. Для роботи в центральних районах міст, де критично важливим є мінімальний радіус розвороту, оптимальним рішенням є шасі 4х2. Воно забезпечує достатню вантажопідйомність для цистерн середнього об’єму. Водночас для обслуговування магістральних колекторів, об’єктів на околицях або ділянок із ґрунтовим доїздом, де потрібна підвищена прохідність та стабільність при повному завантаженні, доцільно використовувати шасі 6х4.
При виборі важливо враховувати не лише кількість осей, а й загальні габарити. Досвід експлуатації комунальної техніки показує, що навіть при однаковій колісній базі конфігурації кабін суттєво впливають на корисну довжину рами, що критично для інтеграції додаткового обладнання, наприклад, барабанів для шлангів великого діаметра. Щоб не помилитися з вибором, рекомендуємо ознайомитися з нашим гідом з підбору обладнання, де детально описано взаємозв’язок потужності насоса та габаритів машини.
Окрему увагу слід приділити розподілу навантаження на кожну вісь. Високий центр ваги наповненої цистерни вимагає від шасі жорсткої підвіски та надійних стабілізаторів поперечної стійкості. Неправильно обрана колісна формула може призвести до прискореного зносу шин передньої осі або втрати керованості на слизькому покритті, тому інженерний розрахунок є обов’язковим етапом проектування для забезпечення безпечної експлуатації техніки.
Розрахунок вантажопідйомності та розподіл навантаження
При виборі спецтехніки для обслуговування мереж водовідведення критично важливо розуміти: вага установки — це не лише метал цистерни та насосів, а й маса води, яка зміщується під час руху. Щоб купити каналопромивну машину на базі вантажівки, яка працюватиме роками без тріщин у рамі чи проблем з мостами, необхідно провести інженерний розрахунок розподілу навантаження між передньою та задньою осями.
Основна складність полягає в динамічній зміні центру ваги. Порожня установка та повністю заправлена водою машина мають різні характеристики керованості. Для безпечної експлуатації ми використовуємо формулу розрахунку статичного навантаження, враховуючи повну масу обладнання, об’єм цистерни (де 1 м³ води дорівнює 1000 кг) та вагу самого шасі. Згідно з вимогами ДБН В.2.3-4:2015, навантаження на кожну вісь не має перевищувати паспортних значень виробника шасі, інакше ви зіткнетеся з прискореним зносом підшипників маточин та гальмівної системи.
| Параметр шасі | Приклад (10-тонна база) | Приклад (20-тонна база) |
|---|---|---|
| Власна вага шасі, кг | ~4200 (середнє значення для класу) | ~6500 (середнє значення для класу) |
| Допустиме навантаження на передню вісь, кг | 3600 | 6500 |
| Допустиме навантаження на задню вісь, кг | 6500 | 11500 |
| Оптимальний об’єм цистерни, м³ | 4–5 | 8–10 |
Помилка у розрахунку всього на 500 кг у бік передньої осі призведе до того, що кермо стане «важким», а знос шин збільшиться вдвічі. Якщо ж перевантажити задню вісь, передні колеса втратять надійне зчеплення з дорогою, що особливо небезпечно на слизькому покритті. Саме тому для важких установок ми рекомендуємо використовувати шасі з відповідним запасом міцності рами та обов’язковою наявністю стабілізаторів поперечної стійкості. Більш детально про порівняння різних конфігурацій ви можете дізнатися, прочитавши повний гід з вибору каналопромивної машини, де ми розбираємо вплив компонентів на загальну продуктивність.
Коли механічний розподіл мас узгоджено, настає час інтегрувати обладнання в «нервову систему» вантажівки, забезпечивши правильну передачу енергії від двигуна до насосів.
Пов’язаний матеріал за темою: Як вибрати каналопромивну машину для прочищення труб.
Взаємодія надбудови з електронікою вантажівки
Після розрахунку навантажень на шасі необхідно забезпечити синхронізацію роботи вантажівки та промивного обладнання через вал відбору потужності та електронні блоки керування, що ми детально розглянемо у наступних розділах.

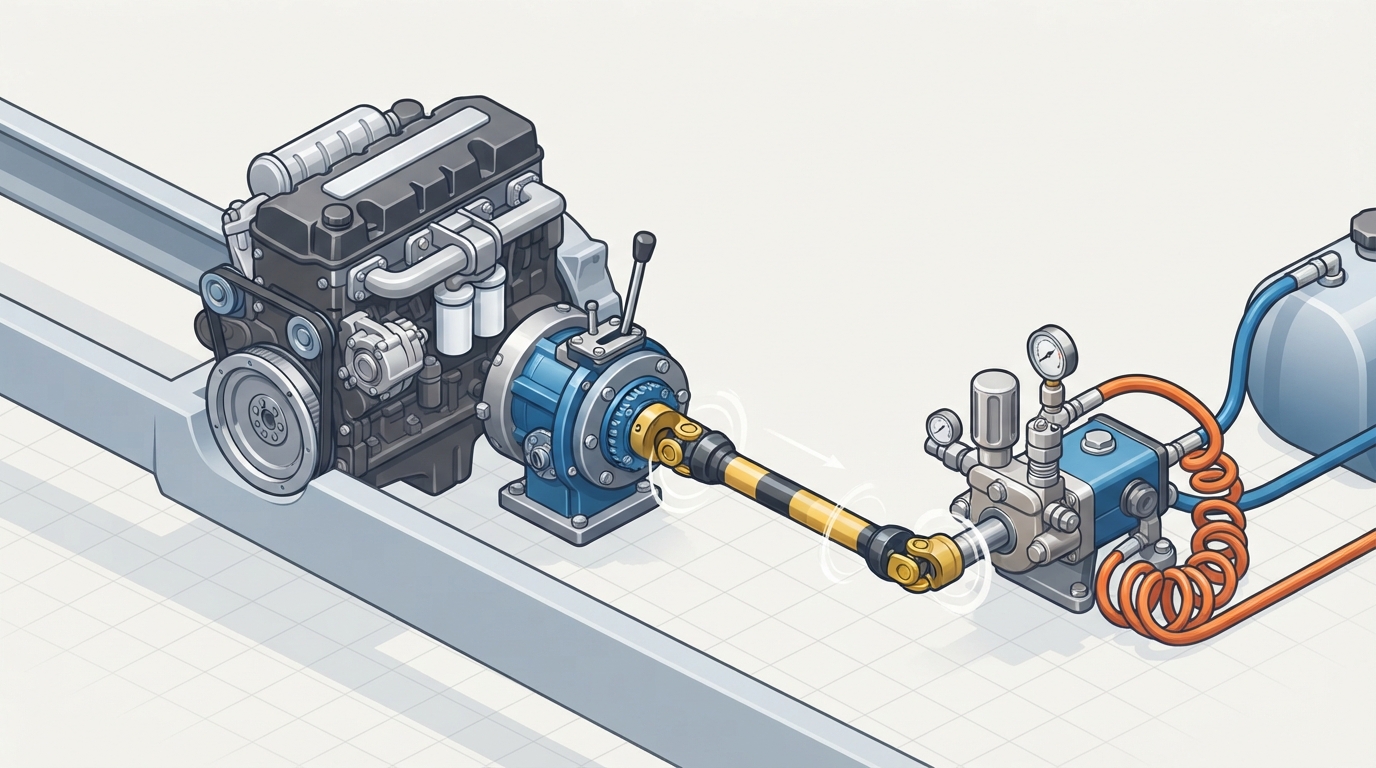

Вибір типу приводу насоса високого тиску
У межах інтеграції надбудови з електронікою вантажівки ключовим вузлом є привід насоса високого тиску, який визначає не лише ефективність прочищення, а й паливну економічність усієї машини. Вибір правильного способу передачі крутного моменту від двигуна шасі до плунжерного насоса — це фундамент надійності, який закладається ще на етапі проектування.
Найбільш поширеним рішенням є використання валу відбору потужності (ВВП), який може бути встановлений на коробку передач або безпосередньо на двигун. Кожен тип має свої особливості експлуатації в українських реаліях:
- Механічний привід через карданний вал: Відрізняється найвищим ККД та простотою конструкції. Це ідеальний варіант для виконання важких робіт, де потрібен максимальний тиск. Проте він вимагає точного співвісного розташування обладнання та регулярного змащування хрестовин.
- Гідравлічний привід: Дозволяє розмістити насос у будь-якій частині рами, незалежно від розташування двигуна. Гідравліка забезпечує плавний пуск та захист від перевантажень, що критично важливо для збереження дорогої апаратури.
Порада від Олега Шевченка: Якщо ви плануєте інтенсивно використовувати машину в зимовий період, обирайте ВВП із можливістю незалежного ввімкнення. Це дозволяє прогріти двигун вантажівки без запуску водяного насоса, що запобігає замерзанню залишків води в системі та передчасному виходу з ладу ущільнювачів.
При проектуванні систем на сучасних шасі Euro-5, таких як Foton Auman, ми обов’язково враховуємо взаємодію з електронною педаллю акселератора. Це дозволяє автоматично підтримувати необхідні оберти двигуна під час роботи насоса, незалежно від навантаження. Професійні поради щодо вибору установки завжди включають перевірку сумісності передавального числа ВВП із робочим діапазоном обертів насоса, щоб уникнути кавітації та вібрацій.
Наступним етапом після налаштування приводу є виведення всіх контрольних показників безпосередньо до робочої зони оператора та в кабіну водія.
Пов’язаний матеріал за темою: Поради щодо вибору каналопромивної установки для комунальних служб.
Інтеграція керування в кабіну водія
Ергономіка робочого простору безпосередньо впливає на продуктивність аварійних бригад. Ефективна інтеграція дозволяє оператору керувати надбудовою, не виходячи з кабіни або перебуваючи в безпосередній близькості до робочої зони. Сучасна інженерна практика передбачає використання CAN-протоколів для обміну даними між шасі та гідравлічною установкою, що згідно з стандартами ISO для мобільної спецтехніки, мінімізує ризики механічних пошкоджень при надмірному тиску.
Система керування зазвичай складається з двох контурів:
- Зовнішній пульт: вологозахищений термінал біля барабана зі шлангом для регулювання тиску, подачі води та обертів двигуна.
- Кабінний інтерфейс: блок індикації критичних параметрів — температури гідравлічної оливи, залишку води в цистерні та статусу ВВП.
Використання радіокерування дозволяє оператору контролювати процес на відстані до 100 метрів. Важливою вимогою безпеки є наявність дублюючої кнопки аварійної зупинки на пульті, що миттєво скидає тиск. Інтеграція через CAN-шину, наприклад у вантажівках стандартів Euro-5/6, забезпечує автоматичне утримання крутного моменту двигуна, що запобігає перегріву та оптимізує споживання пального.
Така точність гідравлічного керування є стандартом не лише для каналопромивних машин, а й для іншої комунальної техніки, як-от сучасні сміттєвози, де автоматизація циклів навантаження підвищує ресурс вузлів.
Застереження: Можливість повної інтеграції з бортовою електронікою залежить від специфікацій конкретного шасі. Рекомендуємо узгоджувати технічну сумісність обраної установки з офіційним постачальником до моменту підписання специфікації.
Бюджетування та економічна доцільність проєкту
Успішна реалізація проекту залежить від точного балансу між вартістю шасі та функціональністю установки. Розглянемо ключові фактори формування ціни, особливості бюджетування різних брендів вантажівок та методику розрахунку подальших експлуатаційних витрат на сервісне обслуговування.
Порівняння вартості різних брендів шасі
Вибір бренду вантажівки — це завжди пошук компромісу між початковими інвестиціями та вартістю володіння технікою протягом 5–7 років. У межах бюджетування ми поділяємо доступні рішення на три сегменти, кожен з яких має свої переваги для конкретних задач комунального чи промислового сектору.
Китайські шасі (Foton, JAC) демонструють високу ефективність для українського ринку. Формула 4х2 (наприклад, Foton Aumark BJ 1108) є оптимальною для міської забудови, забезпечуючи маневреність для систем об’ємом до 5 м³. Для великих господарств, де потрібні цистерни 8–10 м³ і вища вантажопідйомність, застосовуються важчі шасі (наприклад, Foton Auman BJ 1206 або JAC N350), які технічно розраховані на більші навантаження та відповідну колісну формулу.
Європейські бренди, зокрема Renault Trucks серії D, обирають замовники, для яких пріоритетом є максимальний ресурс двигуна та високий комфорт оператора при тривалих змінах. Хоча вартість такої спецтехніки вища, вона повільніше втрачає в ціні на вторинному ринку.
Для прийняття обґрунтованого рішення варто враховувати наступні фінансові аспекти:
- Вартість адаптації: деякі шасі мають підготовку під ВВП у базовій комплектації, що здешевлює монтаж.
- Паливна ефективність: окремі двигуни (наприклад, Cummins) демонструють економічність у режимі роботи насоса.
- Сервіс та запчастини: перед вибором необхідно перевірити наявність офіційних сервісних центрів у вашому регіоні та швидкість постачання комплектуючих, що є критичним для безперебійної роботи водоканалів.
Розуміння різниці в вартості брендів дозволяє перейти до аналізу щомісячних витрат на утримання та регламентне обслуговування спецтехніки.
Експлуатаційні витрати та сервіс
Сукупна вартість володіння (TCO) каналопромивною технікою розраховується на період 5–7 років і є визначальним показником ефективності інвестицій. Окрім витрат на паливо, що становлять близько 40% бюджету, критичним фактором є мінімізація простою техніки.
Оптимізація паливних витрат досягається завдяки інтеграції CAN-шини шасі (зокрема, моделей із двигунами Cummins) з насосним обладнанням, що дозволяє точно керувати обертами під час роботи під тиском. Важливою технічною деталлю є дотримання регламенту обслуговування насосів високого тиску — зокрема, заміни мастила кожні 500 мотогодин.
| Фактор | Ризик при ігноруванні |
|---|---|
| Регламент ТО | Передчасний знос насосного вузла та втрата потужності напору. |
Наш клієнт, що планує оновлення автопарку, часто розглядає можливість купити сміттєвози одночасно з каналопромивною машиною. Така уніфікація шасі дозволяє значно спростити технічне обслуговування, оскільки механіки працюють з ідентичними двигунами та вузлами на одній сервісній базі. Зверніть увагу: наведені технічні параметри мають довідковий характер, а остаточні умови експлуатації залежать від специфікацій конкретного шасі та надбудови.
Щоб оцінити відповідний варіант, перегляньте Сміттєвози.
Ваш індивідуальний шлях до надійної каналопромивки
Обираючи рішення для свого автопарку, пам’ятайте, що вдало купити каналопромивну машину на базі вантажівки — це не лише про потужність насоса, а про баланс між технічними можливостями шасі та специфікою ваших задач. Ми в «СпецТехноЦентрі» готові стати вашим інженерним партнером, щоб інтегрувати обладнання під ваші індивідуальні потреби, забезпечивши довговічність вузлів та комфорт оператора. Для детального занурення в технічні нюанси вивчіть наш повний гід з вибору обладнання та звертайтеся за персональною консультацією — ми допоможемо перетворити спецтехніку на надійний інструмент стабільного розвитку вашого бізнесу.
